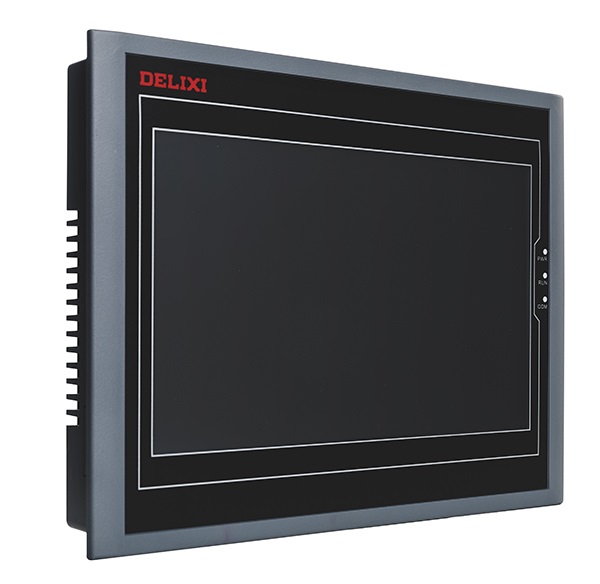

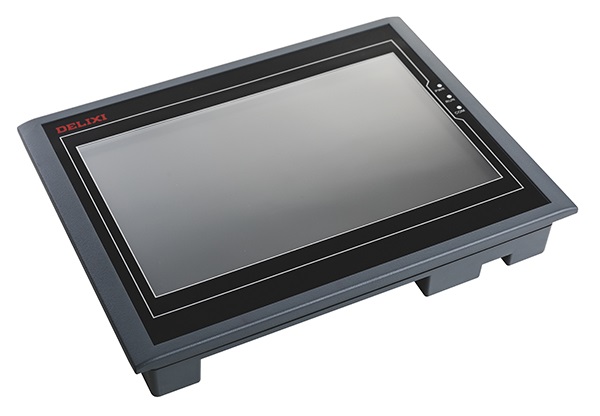

CDH-B Serisi HMI

Yazılım Download:

•Ana USB ve ikinci USB olmak üzere 2 adet download portu mevcut. USB portu 10M/S’de haberleşmeyi destekler. PnP USB ana bağlantı noktası bir U diski, yazıcıyı, fareyi veya başka herhangi bir USB aygıtını destekler.

Network Kartı:

A10M/100M uyarlanabilir ağ kartı, HMI ve veri alışverişini hızlı hale getiren başka bir cihaz tarafından oluşturulan bir ağı destekler ve endüstride Ethernet iletişimini gerçekleştirir.
Veri Depolama:
Yüksek kapasiteli FLASH, büyük veri depolamayı ve U disk depolamayı destekler. Ani kesintilerde bile veriler kaybolmaz.

Güvenlik:

Yeni şifre mekanizması ile daha güvenli ve güçlüdür.

Galeri:

•Çeşitli endüstrilerde kullanılan çok sayıda vektör diyagramını içeren büyük bir galeri sağlar; vektör diyagramlarının kullanıcı tanımını (çizimini) destekler; BMP ve JPG gibi resim formatlarını destekler.

Metin yazı tipi:

Değiştirilebilir 5 dili, TRUE TYPE (TTF), karmaşık yazı tipi düzenleme işlevini ve Unicode kodlamayı destekler. Uluslararası standardı uygulanır.

Doğrudan Haberleşme:

HMI aracılığıyla PC, PLC veya diğer bağlantı cihazıyla doğrudan haberleşme sağlar; 2 HMI aynı PLC ile aynı anda haberleşme sağlar

Eternet Haberleşme:

Ethernet ağı, farklı HMI'lar arasında veya bir HMI ile bir kontrol cihazı arasında haberleşme sağlanabilir.

CDH-B
HMI Model		CDH-B050S;	CDH-B050E	CDH-B070S: CDH-B070E: CDH-B070SM: CDH-B070EM				CDH-B102S: CDH-B102E
Ekran	Display panel	5"(L:W=16:9)		7"(L:W=16:9)				10.2”(L:W=16:9)
	Çözünürlük (piksel)	480x272 pixels		8tXlx480 pixels				800x480 pixels
	Dokunmatik panel	4-line yüksek hassasiyetli dokunmatik yüzey		4-line yüksek hassasiyetli dokunmatik yüzey				4-line yüksek hassasiyetli dokunmatik yüzey
	Ekran rengi	260000		260000				260000
	Arka ışık ünitesi	LED		LED				LED
	Contrast	400 : 1	450 : 1	400 : 1				450 : 1
	Parlaklık (cd/m)2	400cd/m2		450cd/m2				s00cd/m2
Ürün özelliği /sertifikası	SD kart	N		Y	N	Y	N	Y
	Hafıza	128M FLASH +64M DDR		128M/FLASH +64M DDR				128M/FLASH +64M DDR
	CPU	32-bit400MHz RISC		32-bit400MHz RISC				32-bit400MHz RISC
	FCC uyumluluğu	FCC'ye uygun , Class A		FCC'ye uygun, Class A				FCC'ye uygun, Class A
	Dielektrik dayanım testi	JOOOV AC, 1 min.		100 )V AC, 1 min.				1ooov AC, 1 min.
	CE sertifikası	EN55022 ve EN55024 standartlarına uygundur		EN55022 ve EN55024 standartlarına uygundur				EN55022 ve EN55024 standartlarına uygundur
	Ön Class (ön panel)	IP65		IP65				IP65
	Ev-konut materyalleri	Mühendislik plastikleri ABS+PC		Mühendislik plastikleri ABS+PC				Mühendislik plastikleri ABS+PC
Güç	Konfigürasyon yazılımı	CDHB-DPSoft		CDHB-DPSoft				CDHB-DPSoft
	Güç	DC24V(+/-15°A)/3W		DC24V(+/-1596)/6W				DC24V(+/-1596)/8W
Arayüz	Seri Port	COM:RS232/422/485		COM1:RS232/422/485; COM2:RS232/422/485				COM1:RS232/422/485;
	USB download port	Y	Y	Y	Y	Y	Y	Y
	USB port	Y	Y	Y	Y	Y	Y	Y
	Ethernet port	Y	N	Y	N	Y	Y	Y
Çalışma ortamı	Ortam nemi	-J0 - 65°C/10 - 90°4RH		-10 - 65°C/10 - g P4RH				-10 - 65&/10 - 9&nRH
	Sismik direnç	10-25Hz (XYZ yönlerinde: 2G / 30 dk.)		10-25Hz (XYZ yönlerinde: 2G / 30 dk.)				10-25Hz (XYZ yönlerinde: 2G / 30 dk.)
Yapı	Boyutlar (W”H*D)	165J0339(mm)		22715340{mm)				27521044{mm)
	Bağlantı klemensi boyutu (W*H)	157” 95(mm)		210”144(mm)				259*201(mm)
	Net Ağırlık	0.8kg		1.5kg				2kg
